상세 정보 |
|||
| 네거티브 챔퍼 연삭: | -27° | 그라인딩 헤드 회전 각도: | 그라인딩 헤드 회전 각도: 90° 및 180° |
|---|---|---|---|
| 전압: | 삼상 380v | 장비의 전체 중량: | 1000 킬로그램 |
| 강조하다: | ldx-026a 각 밀러 톱 블레이드,380v 각 밀러 자루 잎,CNC 서보 원형 톱 밀러 블레이드 |
||
제품 설명

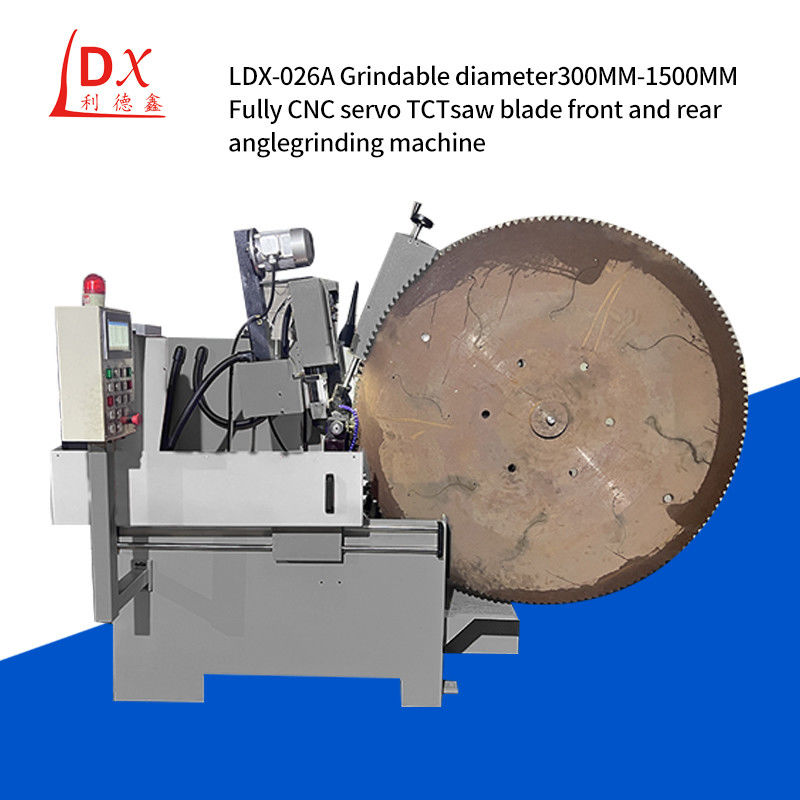

LDX-026A 큰 CNC 서보 원형 톱 블레이드 앞 및 뒷 각 회쇄 기계
변속기 깎기 기계 작동 절차:
1일반적으로 두 가지 유형의 치아가 있습니다, 하나는 삼각형 치아이고 다른 하나는 곡선 치아입니다. 치아 유형은 닦기 전에 결정되어야합니다. 기계가 작동 할 때,L 모양의 레인치를 사용하여 치아 모양을 변경하고 갈라질 치아 모양을 선택해야합니다..
2시작하기 전에, 밀링 휠과 톱 블레이드 사이의 거리는 적어도 10mm, 그리고 시작해야합니다.밀링 휠과 톱날의 거리는 최소 10mm로 유지되어야 합니다., 그리고 다음 기계 시작, 푸시 손톱의 스트로크 조정 막대기를 조정, 그래서 푸시 손톱의 충격 포인트가 적절한 위치에 있습니다
3기계가 시작되면, 높고 낮은 치아가 깎는 경우, 바늘과 스케일 디스플레이를 표시하는 높고 낮은 치아 조정 막대 사이의 차이를 조정합니다.높은 치아와 낮은 치아 모두 긁는 경우, 높은 치아와 낮은 치아의 차이에 대한 조정 레버를 조정하고, 표시 바늘과 척도는 0으로 표시됩니다.
| 주요 기술 파라미터: |
| 가공의 외부 지름 범위:¢300-¢1500mm |
| 톱날의 내부 구멍:¢10-220mm |
| 톱망의 두께 (철판):1-12mm |
| 피치 범위:7-100mm |
| 치아 표면 각도:5°~+30° |
| 치아 상단 등각:6-45° |
| 치아 왼쪽/오른 기울기: 치아 위쪽/치아 얼굴 45° |
| 컷어 썰매 스트로크 범위: 최대 25mm (조정 가능한) 치아/분 |
| 밀링 속도:0.5~6mm/s |
| 작업 속도: 최대 20개 치아/분 |
| 밀링 휠 차원 (외선 지름 * 구멍): (¢125mm*¢32mmX2mm) |
| -27° |
| 밀링 헤드 회전 각: 90° 및 180° 밀링 속도: 26m/s |
| 냉각 수소 펌프 흐름:501/분 |
| 냉각 용액 실린더 부피: 85L |
| 총 전력: 2.2KW |
| 전압: 3단계 380v |
| 장비의 총 무게:1000KG |
| 외관 ((길이* 너비* 높이):1600X1300X1900mm |
| 기술적인 특징: |
| 이 기계는 국내와 외국에서 비슷한 타입의 특징을 참조하여 설계되었습니다.같은 유형의 장점을 흡수하고 분석하고 동시에 기능을 어느 정도 향상시키는. |
| 1. 치아 유형의 많은 그룹을 미리 설정 한 키 다기능 작동. |
| 2. 트라페조이드 평면 치아 한 번에 완료 될 수 있습니다, CNC 磨削 및 임의 치아 유형을 특징으로, 3 배의 효율을 향상시킬 수 있습니다;개선된 치아 추출 작업의 채택으로 인해, 정확도가 향상되고, 서비스 수명이 길어집니다. |
