상세 정보 |
|||
| 피치 범위: | 7-100mm | 톱날의 내부 구멍: | ￠10-220mm |
|---|---|---|---|
| 치아면 각도: | 5°~+30° | 그라인딩 헤드 회전 각도: | 그라인딩 헤드 회전 각도: 90° 및 180° |
| 강조하다: | 200~1400mm 자동 밀링 머신,200-1400mm 4 인치 톱 블레이드 밀러,CNC 자동 밀링 머신 |
||
제품 설명

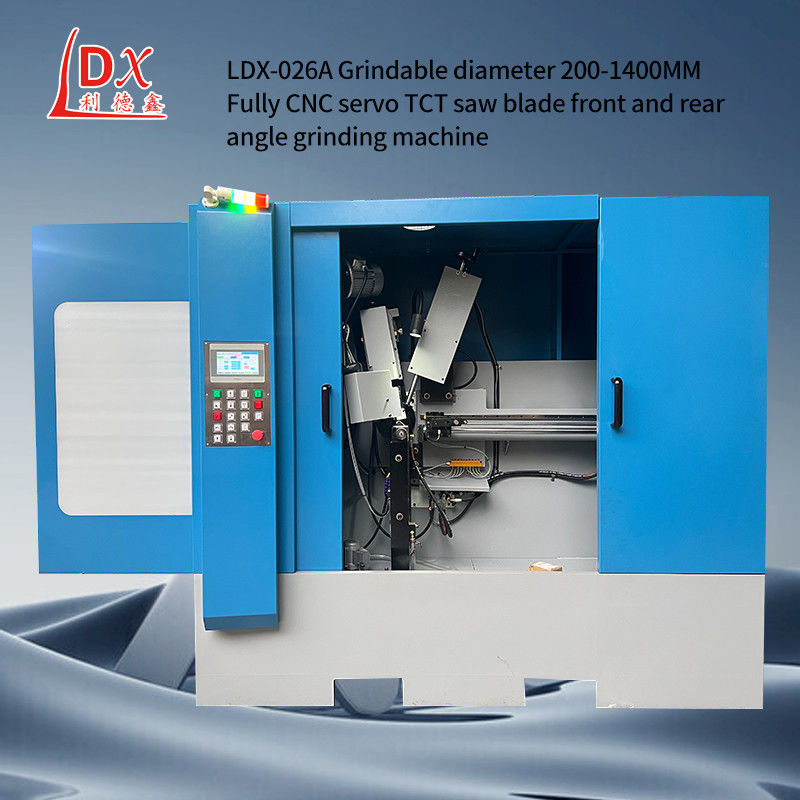

LDX-026A 밀링 지름 200-1400MM 전체 CNC 밀링 기계
피치와 손톱 조정:
1기계 시작하기 전에, 밀링 휠과 톱 잎 사이의 거리가 10mm 이상에 주의를 기울이고, 그리고 기계를 시작.밀링 휠과 톱날의 거리가 10mm 이상으로 주의하십시오, 그리고 다음 기계 시작, 푸시 클라 스트로크 조정 막대, 푸시 클라 스트로크 조정, 그래서 푸시 클라의 떨어지는 지점이 적절한 위치에 있습니다.
2기계가 시작되면, 높은 것과 낮은 치아가 닦는 경우, 높은 것과 낮은 치아의 차이 조정 레버가 조정됩니다.그리고 지표 바늘과 척도가 표시됩니다.
3, 위의 단계를 완료, 당신은 밀링 휠 입력 나사를 사용하여 밀링 휠 머리가 톱날의 방향으로 이동 할 수 있습니다,그리고 그 다음 톱 블레이드 접촉 할 때 치아 조정 나사를 조정, 그래서 원형 치아 자르 블레이드 바퀴와 정렬됩니다 (시계 방향으로 회전 스크루 조정, 치아를 앞으로 이동 할 수 있습니다, 그러면 치아의 뒷부분은 더 닦을 것입니다,그렇지 않으면, 절단 각도 더 밀링 될 것 이다), 그리고 그 다음 밀링 휠 머리가 톱날에 이동 합니다.
| 주요 기술 파라미터: |
| 가공의 외부 지름 범위:¢200-¢1400mm |
| 톱날의 내부 구멍:¢10-220mm |
| 톱망의 두께 (철판):1-12mm |
| 피치 범위:7-100mm |
| 치아 표면 각도:5°~+30° |
| 치아 상단 등각:6-45° |
| 치아 왼쪽/오른 기울기: 치아 위쪽/치아 얼굴 45° |
| 컷어 썰매 스트로크 범위: 최대 25mm (조정 가능한) 치아/분 |
| 밀링 속도:0.5~6mm/s |
| 작업 속도: 최대 20개 치아/분 |
| 밀링 휠 차원 (외선 지름 * 구멍): (¢125mm*¢32mmX2mm) |
| -27° |
| 밀링 헤드 회전 각: 90° 및 180° 밀링 속도: 26m/s |
| 냉각 수소 펌프 흐름:501/분 |
| 냉각 용액 실린더 부피: 85L |
| 총 전력: 2.2KW |
| 전압: 3단계 380v |
| 장비의 총 무게:1000KG |
| 외관 ((길이* 너비* 높이):1600X1300X1900mm |
| 기술적인 특징: |
| 이 기계는 국내와 외국에서 비슷한 타입의 특징을 참조하여 설계되었습니다.같은 유형의 장점을 흡수하고 분석하고 동시에 기능을 어느 정도 향상시키는. |
| 1. 치아 유형의 많은 그룹을 미리 설정 한 키 다기능 작동. |
| 2. 트라페조이드 평면 치아 한 번에 완료 될 수 있습니다, CNC 磨削 및 임의 치아 유형을 특징으로, 3 배의 효율을 향상시킬 수 있습니다;개선된 치아 추출 작업의 채택으로 인해, 정확도가 향상되고, 서비스 수명이 길어집니다. |
