상세 정보 |
|||
| 톱날 조리개: | ￠ 10~220mm | 톱날 두께(강판): | 1-12mm |
|---|---|---|---|
| 톱니 피치: | 7-120mm | 가공 톱날 직경 범위: | ¢300-1500mm |
| 그라인딩 헤드 회전 각도: | 90도와 180도 | 기계적 중량: | 1200 킬로그램 |
| 강조하다: | 1600MM 원형 톱 블레이드 밀링 기계,CNC 톱 블레이드 밀링 기계 |
||
제품 설명

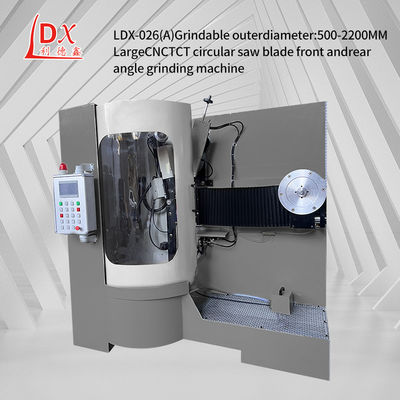

LDX-026A 300MM-1600MM 지름 큰 원형 톱 블레이드 3 축 CNC 톱 블레이드 썰기
TCT 원형 톱니 톱니 톱니 톱니 톱니맞춤형 톱 블레이드 주의 사항:
1,톱 블레이드 지름 이것은 매우 간단하며 다른 크기의 재료에 따라 설계 될 수 있습니다. 다른 크기의 재료의 톱은 서로 대응하는 톱 블레이드 크기를 사용해야합니다.
2자작 잎을 사용자 정의 할 때 어떤 종류의 재료를 사용해야하는지, 절단해야 할 재료에 따라 판단해야합니다. 예를 들어: 고속 철강, 시멘트 탄화물 또는 냉 자작 잎,톱 블레이드 또한 각기 다른 재료에 따라 사용자 정의해야합니다..
3장비는 크게 톱날의 사용을 결정합니다. 그래서 톱날을 사용자 정의 할 때 어떤 종류의 장비를 사용해야하는지 설명해야합니다.자루 블레이드를 만들 때 그에 따른 효율성을 향상시키기 위해.
톱 블레이드 밀링 기계 작동:
1가늘게 할 톱 블레드를 가늘게 하는 장착 장치에 고정시키고, 가늘게 할 톱 블레드가 장착 장치가 톱 블레드를 잡을 때 톱 블레드가 손상되지 않도록 가늘게 하는 힘을 조절합니다.
2톱날개 깎는 기계의 날개 방향을 결정하고 깎는 바퀴의 앞부분을 날개 가장자리로 돌립니다.
3전원 스위치를 켜고, 자루 블레이드 밀링 머신을 켜고, 밀링 휠이 회전하기 시작합니다.
4"날개 날개 기계의 날개 인터페이스에 날개 장비를 삽입합니다.그리고 가장 좋은 각도와 날카로운 블레이드의 깊이를 달성하기 위해 날개 장착 장치의 각도와 높이를 조정.
5, 깎는 작업을 시작, 깎는 장비를 앞으로 밀어, 톱날의 깎는 작업이 끝나면, 깎는 작업을 중지, 전원 스위치를 끄십시오.
| 기술 매개 변수: |
| 가공 자작 잎 지름 범위: ¢300- ¢ 1800mm |
| 시어 블레이드 오프레이션: 10-220mm |
| 톱 블레이드 두께 (제철판): 1-12mm |
| 치아 사각지대: 7~120mm |
| 치아 표면 각도: 5도에서 +30도 |
| 치아 상단 뒷쪽 각: 6-45도 |
| 이빨의 왼쪽과 오른쪽 기울기: 이빨 끝/이빨 표면 45도 |
| 블레이드 밀링 스트로크 범위: 최대 25mm (조정 가능한) 치아/분 |
| 썰기 속도: 0.5-6mm/s |
| 작업 속도: 최대 20개 치아/분 |
| 밀링 휠 크기 (외교 지름 x 구멍): (¢ 125mm x ¢32mmX1mm) |
| -27도 |
| 밀링 헤드 회전 각: 90도와 180도 |
| 밀링 휠 선형 속도: 26m/s |
| 냉각수 펌프의 흐름 속도: 501/min |
| 냉각 액체 실린더 부피: 85L |
| 전체 전력: 2.2 kW |
| 전압: 3단계 380v |
| 기계적 무게: 1200KG |
| 기계적인 차원 (길이 x 너비 x 높이): 1800X1400X1800mm |
| 기술적인 특징: |
| 이 기계의 설계는 국내외 유사한 모델의 특성을 참조하고, 같은 유형의 장점을 흡수하고 분석하며, 몇 가지 기능적 개선을 수행합니다.이 장비는 특별히 큰 합금 톱 블레이드를 깎기 위해 설계되었습니다.. |
| 1. 1 클릭 다기능 작동을 위해 치아 프로파일의 여러 세트를 미리 설정. |
| 2- 계단의 평평 치아 한 번에 완료 될 수 있습니다, CNC 썰매와 어떤 치아 모양으로도 효율성을 3 배 증가시킬 수 있습니다.정확성 향상 및 서비스 수명을 연장하기 위해 개선 된 기어 추출 작업. |
