상세 정보 |
|||
| 톱날의 내부 구멍: | ￠10-220mm | 톱망의 두께 (제철판): | 1-12mm |
|---|---|---|---|
| 피치 범위: | 7-100mm | 치아면 각도: | 5°~+30° |
| 네거티브 챔퍼 연삭: | -27° | 그라인딩 헤드 회전 각도: | 그라인딩 헤드 회전 각도: 90° 및 180° |
| 그라인딩 휠 치수(외경 * 보어): | (￠125mm*￠32mm*1mm) | ||
| 강조하다: | 큰 TCT 톱 블레이드 밀링 머신,TCT 톱 블레이드 앵글 밀링 머신 |
||
제품 설명

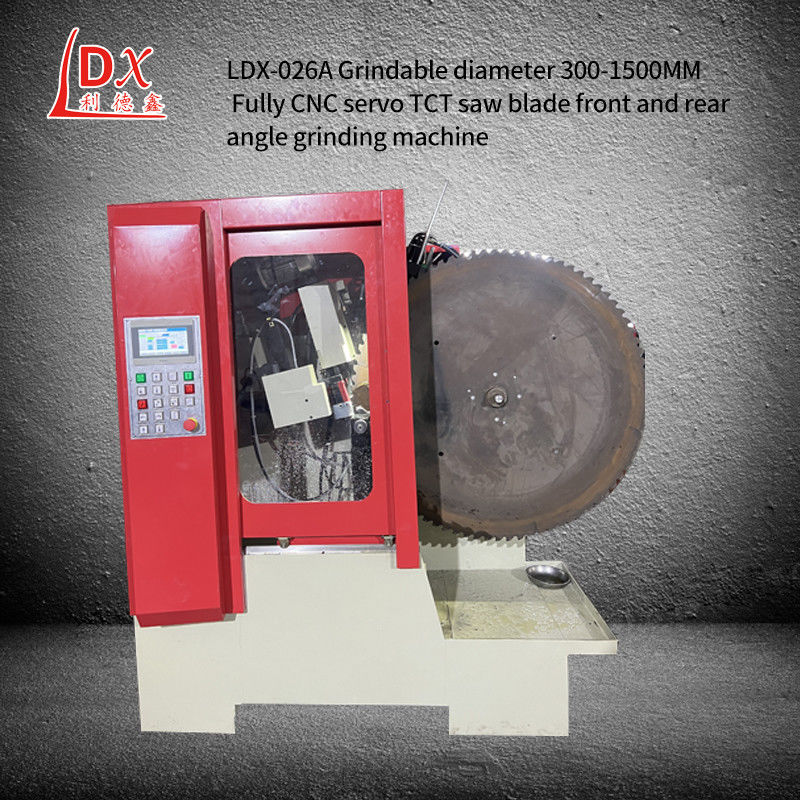

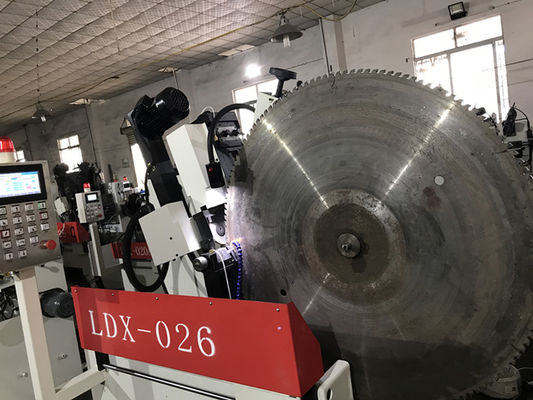

LDX-026A 세르보 피드 큰 TCT 톱 블레이드 앞 및 뒷 각 밀링 머신
갱신 기술 분석:
1,CNC 형성 바퀴 가어 깎는 기계는 형성 깎는 방법을 채택, 절단 바퀴의 정밀도는 핵심입니다,이는 절단 바퀴의 계산 정확성과 밀링 바퀴의 압축의 정확성에 달려 있습니다..
2국내외의 밀링 기계 제조업체는 형성 된 밀링 바퀴의 드레싱 기술에 대한 심층 연구를 수행했습니다.그리고 그라닝 바퀴의 그라닝 정밀도를 보장하고 기어의 그라닝 정밀도를 향상시키기 위해 다른 그라닝 바퀴 드레싱 장치를 개발했습니다..
3그것은 큰 기어 깎는 데 큰 영향을 미치고 다이아몬드 롤러 접착제로 점차 대체됩니다. 다이아몬드 롤러는 높은 딱딱성의 장점이 있습니다.대용량 및 높은 효율성그것은 궤도 포괄 방법을 사용하여 복잡한 형성 표면을 드레싱하는 데 더 적합합니다.
어떻게 톱 블레이드 밀링 기계의 매트릭스를 선택하는 방법:
1매트릭스 변형이 크고 두께가 불일치하며 내부 구멍 내 내성이 크다. 위의 매트릭스 결함이 존재하면,사용된 장비의 종류에 관계없이 밀링 오류가 발생할 것입니다..
2매트릭스의 큰 변형은 두 측면 각의 오차로 이어집니다. 매트릭스 두께의 불일치로 인해 뒷 각과 앞 가장자리 각의 오차가 발생합니다.축적된 허용량이 너무 커지면, 자르는 잎의 품질과 정확도가 심각하게 영향을받을 것입니다.
3기계 변속기는 기어와 기계적인 공백을 가지고 있습니다. dovetail 미끄러지는 정확도는 약합니다. 클립의 안정적인 성능은 낮습니다.이빨을 뽑는 메커니즘이나 신뢰성이 좋지 않습니다., 평면의 두쪽과 왼쪽과 오른쪽 등 각은 같은 중앙 깎는, 큰 편차로 이어지지 않습니다, 각은 제어하기가 어렵습니다,기계적 마모가 정확성을 보장하기가 어렵습니다.. Lidexin 기계는 가공 블레이드 밀링 머신을 생산하는 데 특화되어 있으며, 품질은 신뢰할 수 있습니다.
| 주요 기술 파라미터: |
| 가공의 외부 지름 범위:¢300-¢1500mm |
| 톱날의 내부 구멍:¢10-220mm |
| 톱망의 두께 (철판):1-12mm |
| 피치 범위:7-100mm |
| 치아 표면 각도:5°~+30° |
| 치아 상단 등각:6-45° |
| 치아 왼쪽/오른 기울기: 치아 위쪽/치아 얼굴 45° |
| 컷어 썰매 스트로크 범위: 최대 25mm (조정 가능한) 치아/분 |
| 밀링 속도:0.5~6mm/s |
| 작업 속도: 최대 20개 치아/분 |
| 밀링 휠 차원 (외선 지름 * 구멍): (¢125mm*¢32mmX2mm) |
| -27° |
| 밀링 헤드 회전 각: 90° 및 180° 밀링 속도: 26m/s |
| 냉각 수소 펌프 흐름:501/분 |
| 냉각 용액 실린더 부피: 85L |
| 총 전력: 2.2KW |
| 전압: 3단계 380v |
| 장비의 총 무게:1000KG |
| 외관 ((길이* 너비* 높이):1600X1300X1900mm |
| 기술적인 특징: |
| 이 기계는 국내와 외국에서 비슷한 타입의 특징을 참조하여 설계되었습니다.같은 유형의 장점을 흡수하고 분석하고 동시에 기능을 어느 정도 향상시키는. |
| 1. 치아 유형의 많은 그룹을 미리 설정 한 키 다기능 작동. |
| 2. 트라페조이드 평면 치아 한 번에 완료 될 수 있습니다, CNC 磨削 및 임의 치아 유형을 특징으로, 3 배의 효율을 향상시킬 수 있습니다;개선된 치아 추출 작업의 채택으로 인해, 정확도가 향상되고, 서비스 수명이 길어집니다. |
