상세 정보 |
|||
피치 범위: | 7-100mm | 그라인딩 헤드 회전 각도: | 그라인딩 헤드 회전 각도: 90° 및 180° |
---|---|---|---|
네거티브 챔퍼 연삭: | -27° | 분쇄 속도: | 0.5-6mm/초 |
가공 외경 범위: | ¢300-¢1500mm | 톱망의 두께 (제철판): | 1-12mm |
강조하다: | 도매 자동 변속기 썰기,LDX-026A 자동 변속기 썰기 |
제품 설명

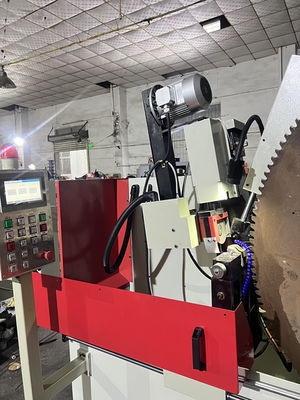

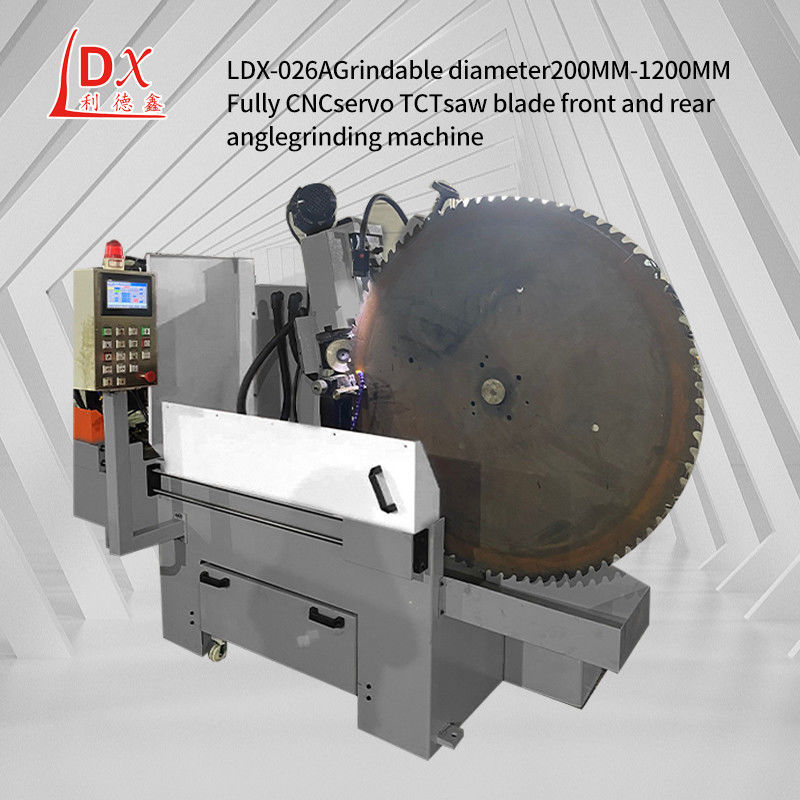

LDX-026A 알로이 원형 톱 블레이드 자동 기어 밀링 머신 공장 도매
다발 자그게어 깎기 기계 설명서:
1기계 설치 때, 그것은 평평하고 단단히 고정되어야 합니다. 스크루가 꽉 잡고 있는지 확인하십시오. 손으로 움직이는 부분을 회전 할 때, 그것은 유연하고 고정 된 현상이 없어야합니다.전원 공급을 켜고 모터 스티어링을 확인스티어링이 표시에 반대면, 3단계 전원 공급 장치의 모든 2개의 상대 연결이 연결될 수 있습니다.
2횡단 휠의 각도는 톱니 모양과 일치해야 합니다.
3, 그릴 블레이드의 치아 간격에 따라, 기어 전환 메커니즘의 공급량을 조정합니다.
탄화탄소 톱 블레이드 사용 방법:
1, 세멘트 탄화물 톱날을 수직으로 건조한 선반에 매달아, 습한 장소를 피하고 청소 할 때 부식 용매를 사용하지 않도록하십시오, 장시간 톱날을 사용하지 마십시오,청소하고 날카롭게 해야 합니다., 경직 방지 치료용 기름, 원래 포장에 넣고 적당히 배치합니다.
2탄화탄 톱날의 치아가 날카롭고 충돌이 금지되어 바닥에 떨어지고 가볍게 다루어야 합니다.
3시멘트 탄화물 톱 잎 설치 때, 우리는 먼저 톱 테이블의 성능과 사용을 확인해야합니다, 합금 톱 잎이 균열, 왜곡, 불규칙인지 확인,치아 손실 및 다른 현상, 그리고 설치.
4탄화탄소 톱날을 설치 한 후, 톱날의 중앙 구멍이 톱 테이블에 단단히 고정되어 있는지 확인해야합니다.탄화물 톱날의 화살표에 의해 표시되는 절단 방향은 톱 테이블의 회전 방향과 정렬반대 방향으로 설치하지 마십시오, 잘못된 방향이 치아 손실을 일으킬 수 있기 때문에.
주요 기술 파라미터: |
가공의 외부 지름 범위:¢300-¢1500mm |
톱날의 내부 구멍:¢10-220mm |
톱망의 두께 (철판):1-12mm |
피치 범위:7-100mm |
치아 표면 각도:5°~+30° |
치아 상단 등각:6-45° |
치아 왼쪽/오른 기울기: 치아 위쪽/치아 얼굴 45° |
컷어 썰매 스트로크 범위: 최대 25mm (조정 가능한) 치아/분 |
밀링 속도:0.5~6mm/s |
작업 속도: 최대 20개 치아/분 |
밀링 휠 차원 (외선 지름 * 구멍): (¢125mm*¢32mmX2mm) |
-27° |
밀링 헤드 회전 각: 90° 및 180° 밀링 속도: 26m/s |
냉각 수소 펌프 흐름:501/분 |
냉각 용액 실린더 부피: 85L |
총 전력: 2.2KW |
전압: 3단계 380v |
장비의 총 무게:1000KG |
외관 ((길이* 너비* 높이):1600X1300X1900mm |
기술적인 특징: |
이 기계는 국내와 외국에서 비슷한 타입의 특징을 참조하여 설계되었습니다.같은 유형의 장점을 흡수하고 분석하고 동시에 기능을 어느 정도 향상시키는. |
1. 치아 유형의 많은 그룹을 미리 설정 한 키 다기능 작동. |
2. 트라페조이드 평면 치아 한 번에 완료 될 수 있습니다, CNC 磨削 및 임의 치아 유형을 특징으로, 3 배의 효율을 향상시킬 수 있습니다;개선된 치아 추출 작업의 채택으로 인해, 정확도가 향상되고, 서비스 수명이 길어집니다. |
